近年来，随着电网公司、科研院所、供电企业对配电网接地故障处理的重视，进一步推动了故障快速处置技术的研发与应用，涌现出来一批好的故障处置方案。随着《配网技术导则》、设备配电【2019】64号等文件的颁布，小电流接地选线装置作为实现单相接地故障就近快速隔离，提升配电网单相接地故障处置能力。

目前影响选线准确率的原因很多，包括选线算法、选线装置硬件、安装调试以及现场运维管理等方面。

DHHB作为小电流选线装置的行业标准主要制定者，结合对该领域30多年的研究，将针对影响选线准确率的因素展开系列分析，本期我们先分析选线安装调试的常见问题：

01

施工

敷设电缆

1、敷设电缆时避免划伤电缆?；げ悖⑾咝舅鹕?，造成短路采集不到零序电流或引发事故。

2、做好电缆屏蔽层的可靠接地。如下图

3、敷设的每条电缆做好标记，以免误入间隔，造成线路不能对应。

安装零序CT

1、安装分体式零序CT时，注意打开零序CT时不要使对接接触面着地，以免污染，使精度下降造成采集信息不准确。

2、安装时一定要注意零序CT的安装方向，一般安装P1指向母线侧，注意极性。

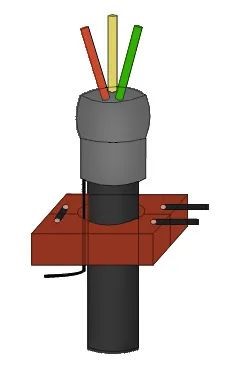

3、电缆接地线没有回穿零序CT，导致采集的电流很小或者采集不到，造成选线准确率下降。

02

设备联调

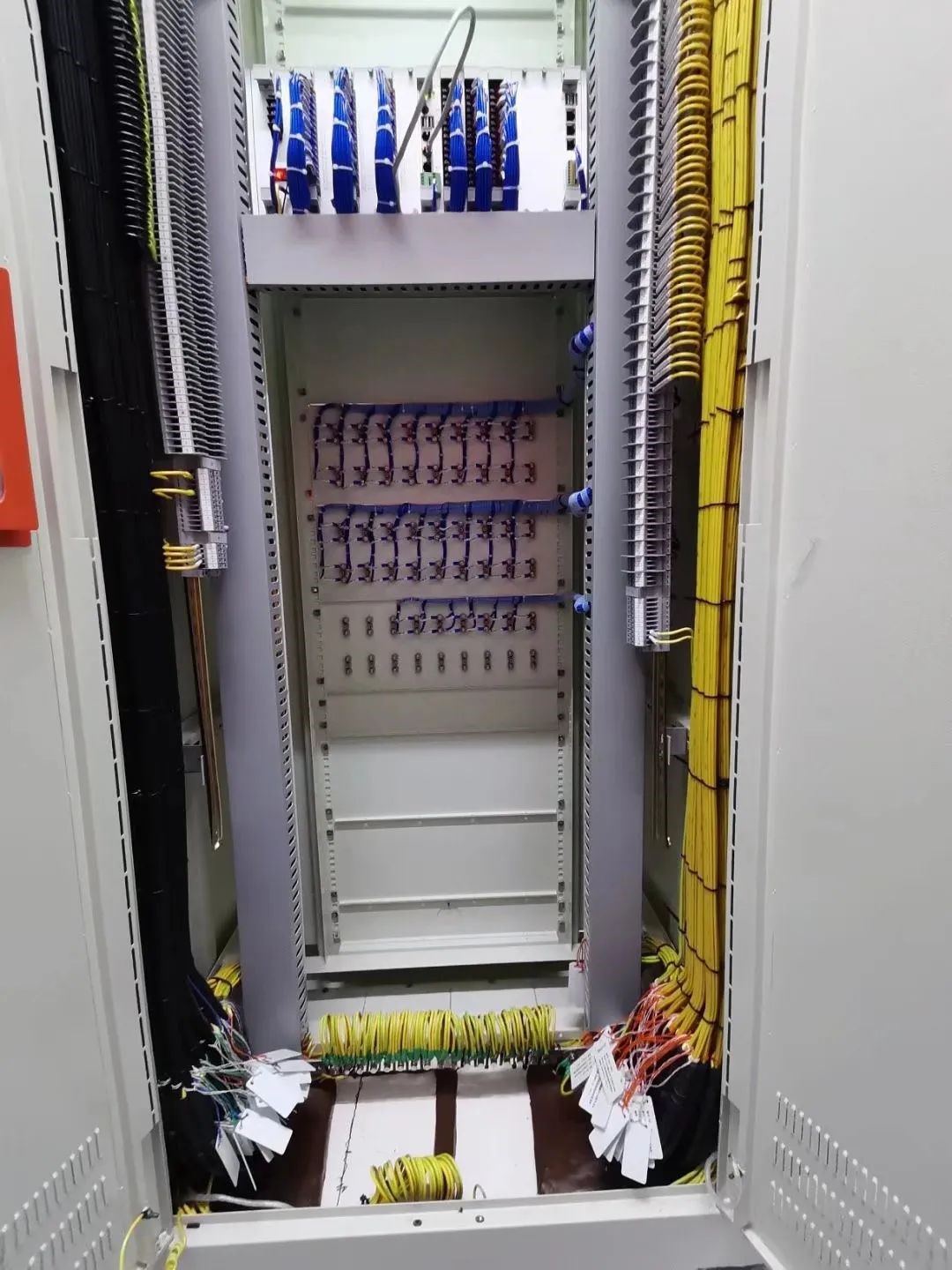

零序CT、PT接线及屏内配线

1、注意零序CT接线时N端必须可靠接地，注意极性。

2、配屏时注意零序CT、PT极性，防止极性接反。

3、注意合成零序电流时要并联。

4、注意与其他设备共用零序电流时要串联。

5、防止零序CT二次开路，零序PT二次短路。

03 接线

校线

认真核对各间隔电缆，使设置与实际一一对应。

设置参数

校验、核查，使设置与实际一一对应。

核查CT、PT变比。

检查设备各项参数采集数据

检查各采集数据正常且与实际一一对应。

04 试验

继保加量试验

继保加量试验时，切记零序电流、电压极性。

05 通讯

后台对点

使设置参数与后台通道一一对应，防止串道，造成准确率下降
